Scanare 3D LiDAR cu drona – nor de puncte, model de teren și calcule de volum

LiDAR (scanare laser) nu înseamnă fotografie, ci măsurare: din milioane de puncte 3D obții model digital al terenului (DTM) și model al suprafeței (DSM), inclusiv în zone cu vegetație.

Ce este scanarea LiDAR cu drona?

LiDAR (Light Detection and Ranging) este o tehnologie de teledetecție cu laser care nu fotografiază suprafața, ci o măsoară. Senzorul montat pe dronă emite sute de mii de impulsuri laser pe secundă, iar din reflexiile acestora înregistrează puncte 3D.

Setul de date rezultat este norul de puncte (point cloud). Este un set de măsurători reale, din care se pot genera modele digitale și rezultate inginerești. Avantaj important: impulsurile laser pot trece printre elementele de vegetație, astfel încât se poate determina suprafața reală a solului chiar și atunci când nu este vizibilă din aer.

Fotogrammetrie
  • Calculează suprafața din fotografii (ceea ce este vizibil)
  • Poate deveni imprecisă în vegetație sau pe suprafețe uniforme
  • Mai sensibilă la lumină/umbre
LiDAR
  • Măsoară direct (puncte 3D)
  • Poate livra puncte de sol și sub vegetație
  • DTM/DSM robust, calcule de volum și analize de relief/scurgere
Pe scurt: fotogrammetrie = „modelare din imagini”, LiDAR = „măsurare cu laser”. Pentru nivelul solului și volume, LiDAR este adesea alegerea mai sigură.

Ce înseamnă, de fapt, norul de puncte? (DTM vs DSM)

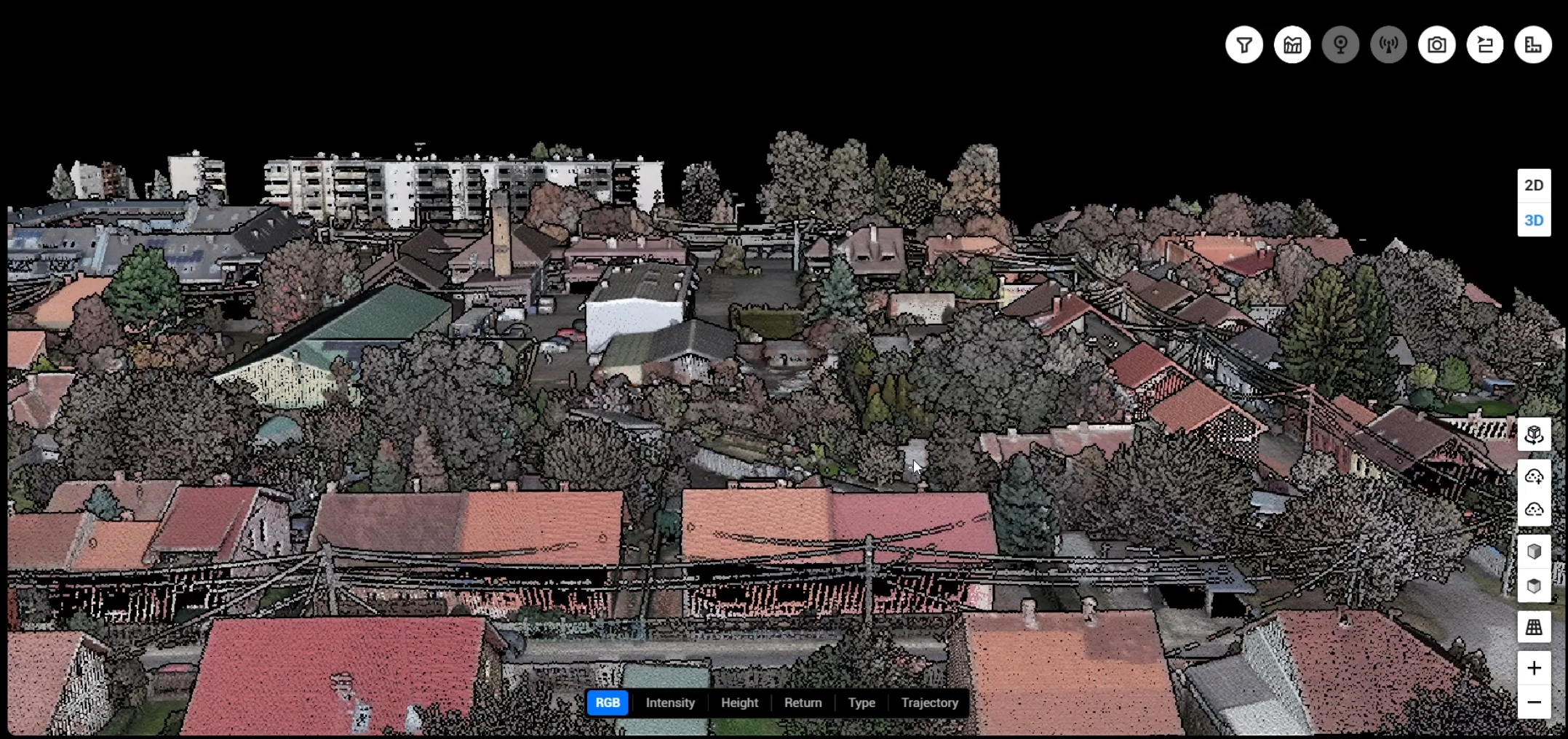

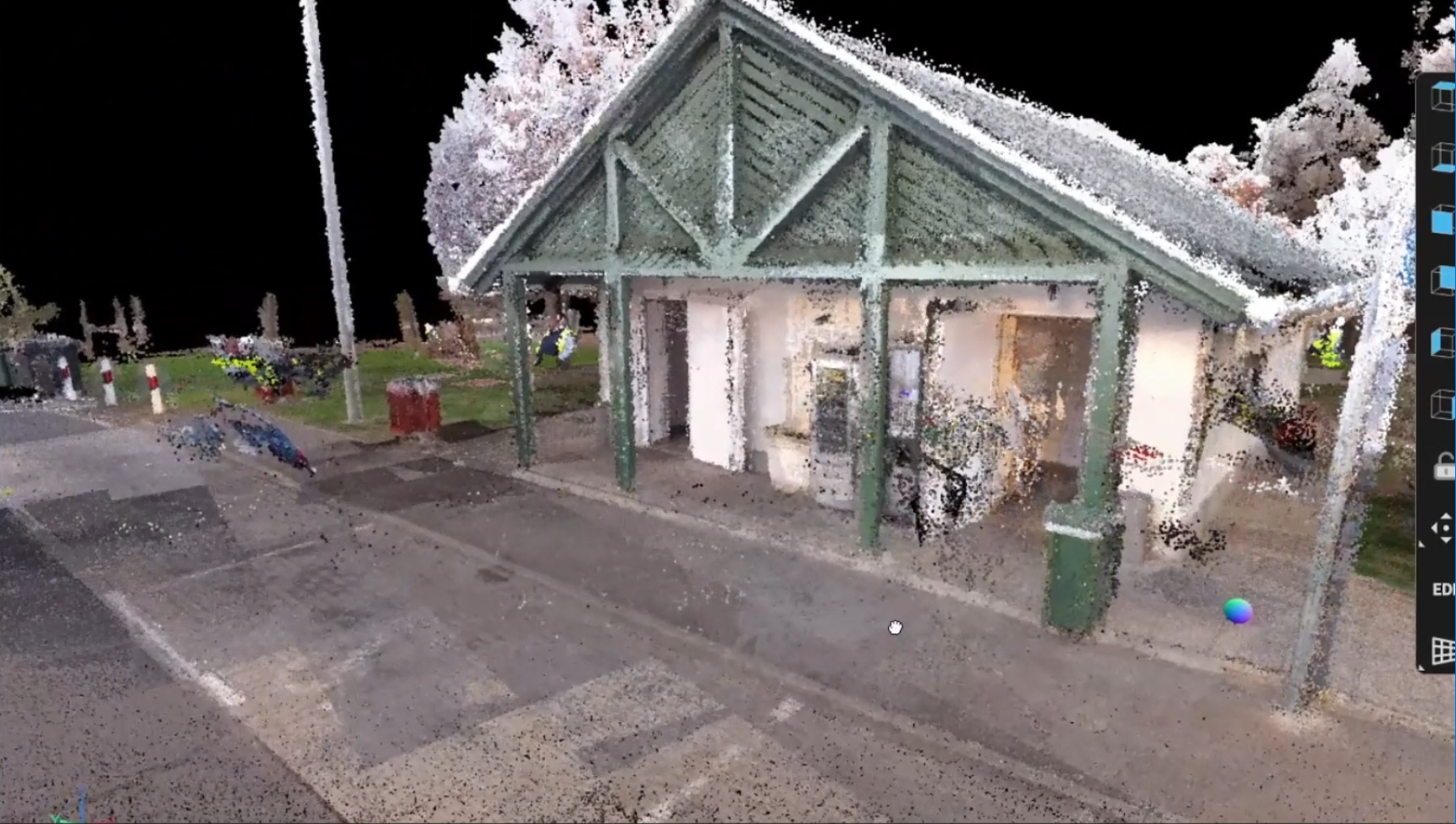

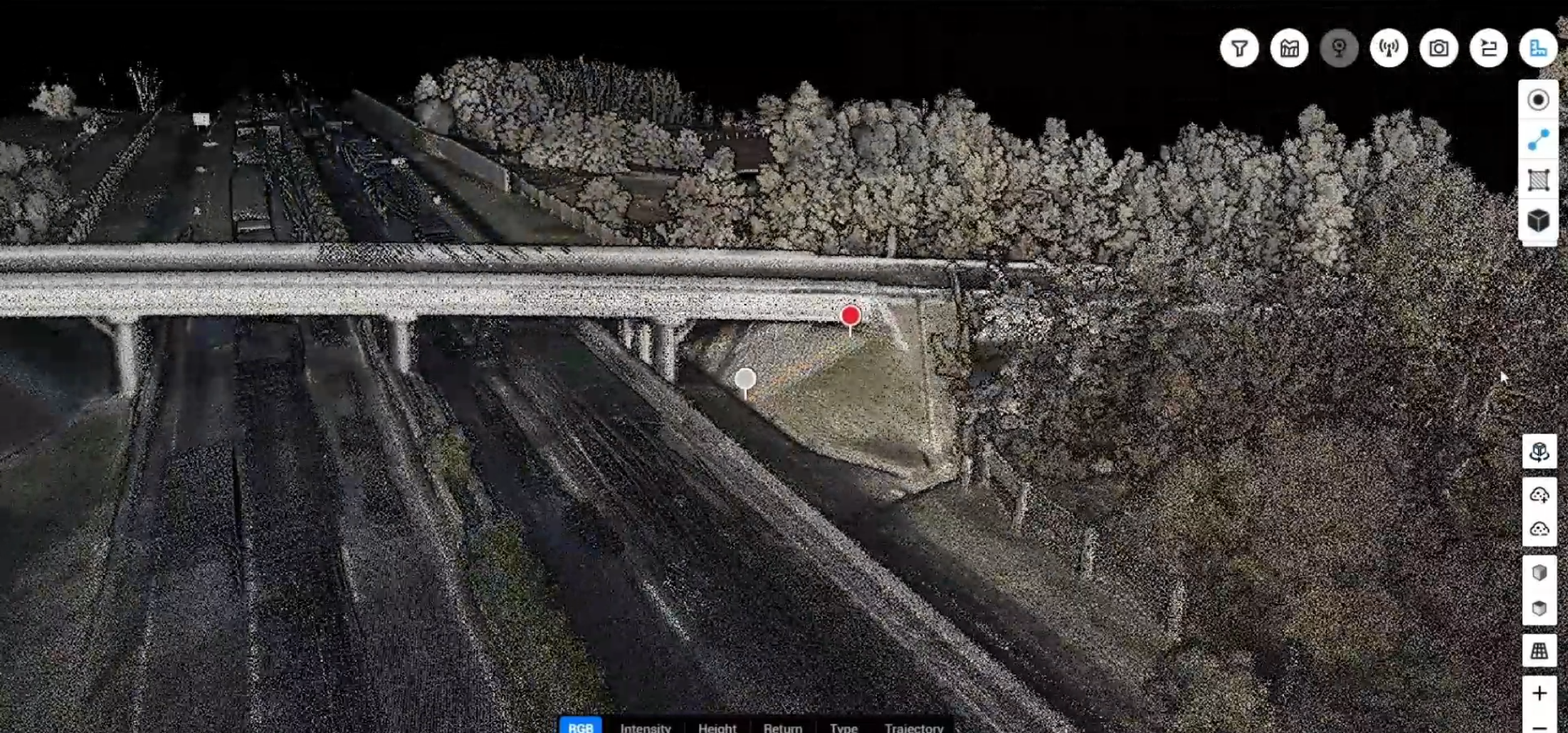

Nor de puncte LiDAR 3D DTM model digital al terenului din LiDAR DSM model digital al suprafetei din LiDAR

Primul rezultat al unei scanări LiDAR nu este o hartă, ci un nor de puncte cu milioane de măsurători, unde fiecare punct are coordonate X, Y și Z.

Norul brut include toate reflexiile (sol, vegetație, construcții), astfel încât în procesare are loc clasificarea punctelor.

  • Nor de puncte clasificat: separare sol / vegetație / obiecte
  • DTM (Digital Terrain Model): terenul „dezbrăcat” (bază pentru proiectare)
  • DSM (Digital Surface Model): suprafața cu toate obiectele (clădiri, copaci etc.)

DTM arată terenul real, DSM arată suprafața vizibilă – proiectul decide ce este necesar.

Ce suprafață se poate scana și cu ce precizie?

Productivitate zilnică

În condiții medii, într-o zi de lucru se pot scana 100–400 ha. În pădure densă/relief dificil: 60–120 ha/zi; în teren deschis și plat: până la 300–500 ha/zi.

Timp de livrare

Zborul este doar colectare; procesarea este partea majoră. Tipic: 10–20 ha: 2–3 zile, 50–100 ha: 3–5 zile, 200–400 ha: ~1 săptămână (în funcție de teren și livrabile).

Precizie (RTK)

Cu corecție RTK se obțin de regulă 2–5 cm pe orizontală și 3–7 cm pe verticală. Precizia este influențată mai ales de metodă (altitudine, suprapuneri, calitatea RTK).

LiDAR vs ridicare topografică la sol

Pentru suprafețe mari, scanarea LiDAR cu drona produce rapid modele de teren cu precizie la nivel de centimetri. Pentru anumite lucrări cu caracter juridic (limite de proprietate, trasări oficiale etc.), măsurătorile la sol pot rămâne necesare.

Erori tipice – fotogrammetrie
  • suprafețe uniforme (nisip, pietriș, teren arat)
  • iarbă înaltă / zone cu arbuști
  • zone cu umbre puternice
  • modele repetitive
Erori tipice – LiDAR
  • altitudine / densitate de puncte nepotrivite
  • suprapunere insuficientă între benzi
  • conexiune RTK instabilă
  • corecție traiectorie (RTK + IMU) incorectă
Important: LiDAR este foarte precis, dar nu este „automat”. Rezultatul bun depinde de procedura de scanare și de procesarea atentă.

Software pentru procesarea norului de puncte LiDAR

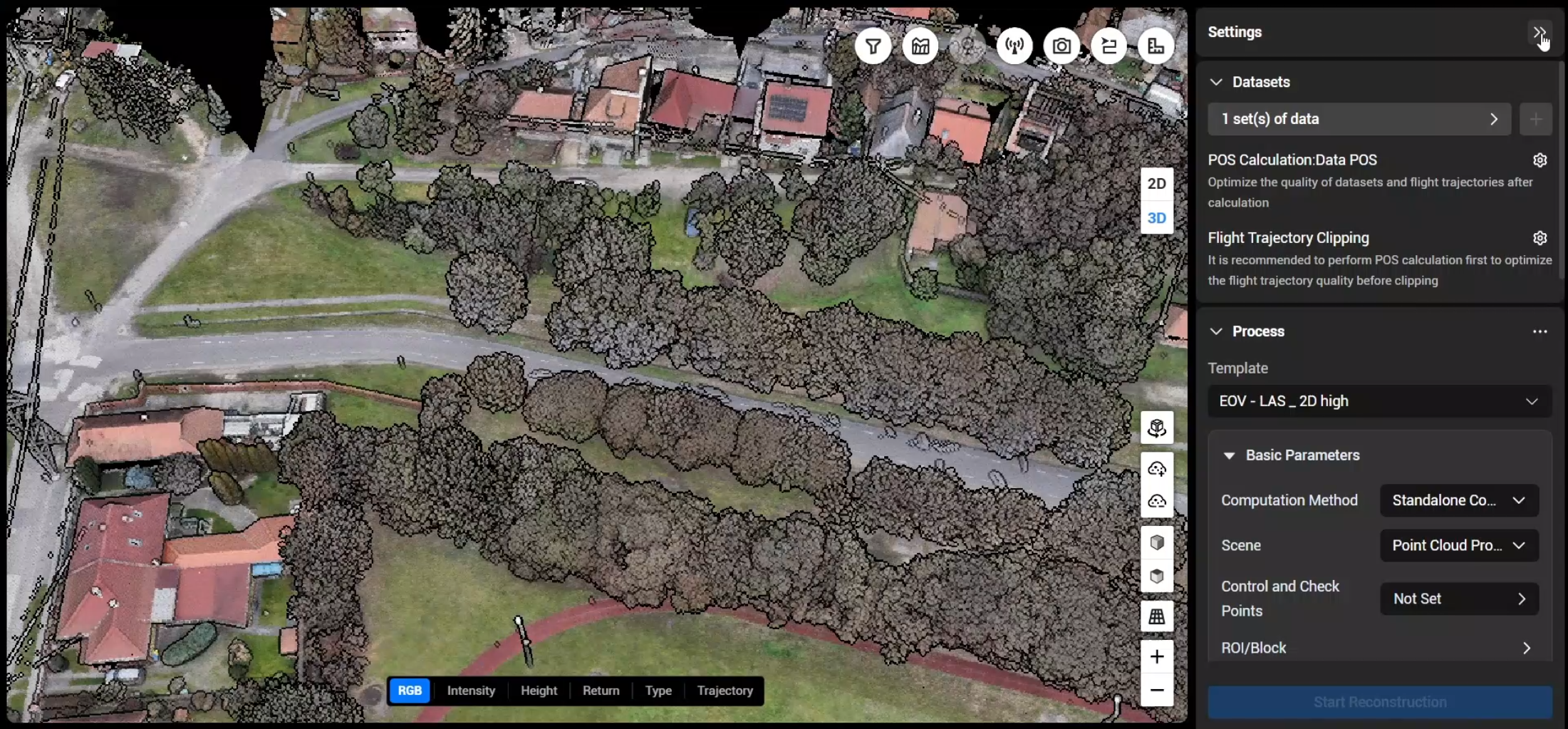

Procesare LiDAR in DJI Terra clasificare puncte

Datele LiDAR brute vin de obicei în LAS / LAZ, cu milioane de puncte. În procesare se face corecția traiectoriei (RTK + IMU), clasificarea și generarea DTM/DSM.

La noi: workflow DJI (DJI Terra) și Pix4D.
Pentru vizualizare/validare există și instrumente gratuite.
DJI Terra

Util, de regulă, pentru procesarea inițială: corecție, georeferențiere și verificare rapidă.

  • corecție traiectorie RTK + IMU
  • generare nor de puncte
  • verificare rapidă după zbor
Pix4D

Adesea pentru procesare inginerească: clasificare detaliată, calcule și exporturi.

  • extragere sol / rafinare clasificare
  • modele de suprafață, calcule de volum
  • export compatibil CAD / GIS
Instrumente gratuite

Pentru vizualizare și control: CloudCompare, QGIS, PDAL, LAStools.

Pentru workflow-uri inginerești complexe, software-ul dedicat este mai rapid și reduce munca manuală.

Workflow frecvent: DJI Terra → Pix4D → verificare (CloudCompare / QGIS).

Sistem recomandat LiDAR: DJI Matrice 400 + Zenmuse L3

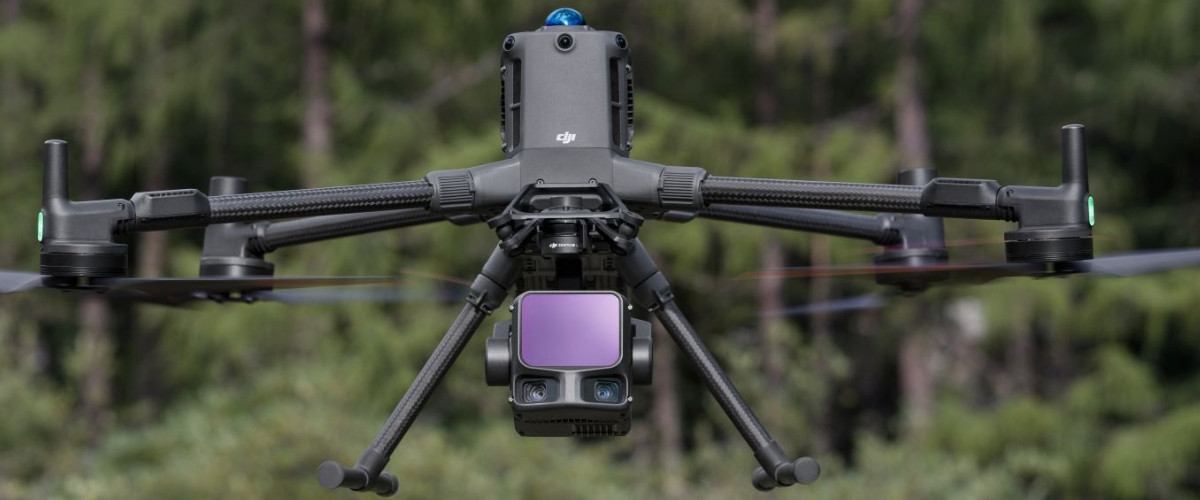

DJI Matrice 400 cu Zenmuse L3 scanare LiDAR

Pentru măsurători industriale se recomandă platforme stabile, cu urmărire de traiectorie precisă. DJI Matrice 400 oferă stabilitate pentru misiuni de măsurare, iar Zenmuse L3 gestionează multiple reflexii și ajută la determinarea solului chiar și sub vegetație.

Cere ofertă oferta@dronshop.ro +40 773 303 447

Sfat: precizia LiDAR este influențată și de procedura de scanare; pentru utilizare eficientă merită și instruire.

Întrebări frecvente

De ce este LiDAR mai bun în zone împădurite?
Pentru că o parte din impulsurile laser trec prin coronament și înregistrează puncte de sol. În fotogrammetrie, modelul reflectă adesea „vârful” vegetației.
Care este diferența dintre DTM și DSM?
DTM reprezintă terenul real fără vegetație/obiecte, iar DSM include toate obiectele de la suprafață (clădiri, copaci etc.).
Ce afectează cel mai des precizia?
Procedura: altitudine prea mare, suprapuneri insuficiente, RTK slab sau corecție de traiectorie (RTK + IMU) incorectă. Senzorul, singur, nu garantează rezultat bun.
Când este suficientă o dronă cu cameră și când este necesar LiDAR?
Pe suprafețe bine texturate, fotogrammetria poate fi suficientă. Sub vegetație, la calcule de volum, drenaj și suprafețe mari, LiDAR este de obicei alegerea mai sigură.
