Descriere

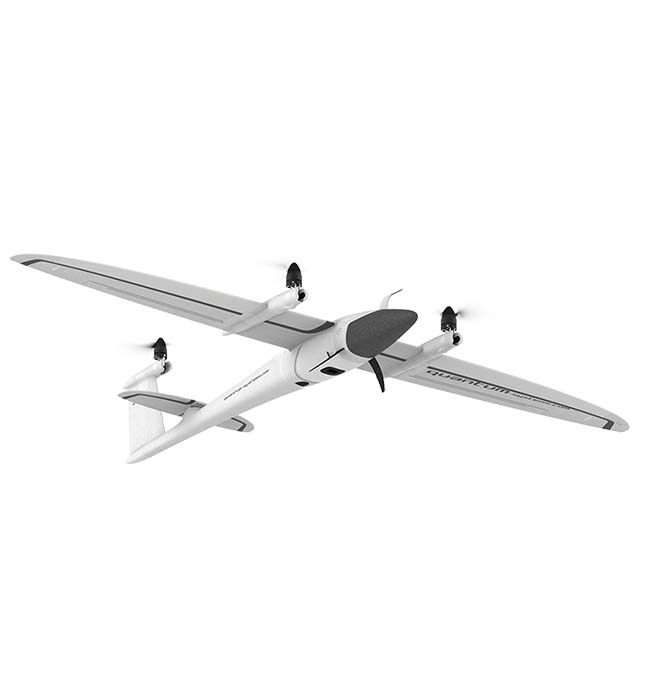

Trinity F90+ 3D Model
Mai multe date de survol in mai putin timp, fara dezavantaje
Fie in sectorul agricol, in activitatea miniera sau la inspectia instalatiilor industriale si a progresului constructiilor, mai multe date pot fi inregistrate intr-un timp foarte scurt si mult mai rapid decat a fost posibil anterior cu sistemele conventionale.
Trinity F90 + demonstreaza gama sa de avantaje in comparatie cu multicoptere clasice si alte drone cu aripi fixe, prin timpului de zbor mai lung si o acoperire de pana la 20x mai mare. Cu cat este mai mare suprafata de survol, cu atat este mai eficienta si atractiva utilizarea dronei Trinity F90+.
Camera integrata corect – usor accesibila si interschimbabila
Fara aterizari neconventionale
Aterizarile dure trebuie intodeauna evitate. Ne bazam neconditionat pe decolare si aterizare verticala (VTOL) pentru a garanta o aterizare lina si, prin urmare, o durata lunga de viata. In plus, angrenajul de aterizare asigura siguranta componentelor, oferind flexibilitate suplimentara.
Acces usor la datele tale
Ai usor acces la datele inregistrate prin intermediul sloturilor externe de carduri. Daca sunt necesare solutii de stocare mai sofisticate, compartimentul nostru pentru sarcini utile ofera suficient spatiu pentru aceastea.
Schimbare usoara a sarcinii utile
Incarcarile utile pot fi schimbate cu usurinta in cateva secunde. Nu sunt necesare instrumente, iar senzorii sunt foarte bine integrati pentru a usura planificarea misiunilor.
Amortizarea sarcinilor utile
Toate camerele sunt amortizate impotriva vibratiilor din timpul zborului pentru a garanta cea mai inalta calitate a imaginii.
D2M Oblique -Camera RGB cu cinci lentile
Oblique D2M este un sistem puternic de imagistica oblica format din cinci camere multidirectionale de inalta rezolutie, ceea ce il face instrumentul ideal pentru fotogrammetria 3D la scara larga.
Un interval de declansare rapid impreuna cu stocarea personalizata de mare viteza ofera o eficienta de timp de varf fara a compromite calitatea datelor.
Sarcina utila combina patru camere oblice si una NADIR pentru a captura geometrii complexe cu usurinta.
Acest lucru asigura detalii remarcabile chiar si pe suprafete inclinate si face ca Oblique D2M sa fie destinat generarii de plase 3D a zonelor inalte, medii industriale, situri arheologice si altele asemenea.
- 5 senzori integrati: 4 oblici, 1 NADIR
- 130MP rezolutie totala
- 1.5cm/px la 100m altitudine
QBase3D – Planificare intuitiva a misiunilor
Software-ul de planificare a misiunilor este interfata principala dintre utilizator si drona. QBase3D ofera o planificare simpla si intuitiva in combinatie cu functionalitati avansate pentru utilizatorii profesionisti.
Planificare 3D pentru mai multa siguranta
Cu o vedere 3D integrata, oferim un instrument eficient pentru a planifica mai precis si pentru a pastra o imagine de ansamblu perfecta in timpul zborului. Intuitiv si practic.
Fii la curent cu ultimele actualizari
QBase 3D este un produs in continua evolutie. Actualizarile continue ale sistemului pentru toate UAV-urile Quantum-Systems, precum si Qbase3D in sine garanteaza securitatea maxima in viitor.
Un singur software – Multiple scenarii de aplicabilitate
UAV-urile Quantum-System in combinatie cu QBase3D ii ajuta inspectorii, fermierii, oamenii de stiinta, lucratorii, inginerii civili si geologii sa se concentreze pe muncale lor, permitandu-le sa zboare cu usurinta.
Simplu si rapid
Datorita QBase 3D, toate etapele relevante pentru misiune, de la planificare la zbor, pot fi realizate intuitiv.
Utilizarea QBase 3D este singura modalitate de a planifica in prealabil o misiune de survol aerian pentru UAV-urile Quantum-System.
QBase 3D genereaza automat trasee de zbor eficiente in functie de zona de zbor, iar parametrii misiunii pot fi definiti cu cateva clicuri. Ai control complet asupra misiunii de survol aerian iar acoperirea completa a zonei de interes este garantata.
QBase 3D ofera informatii in timp real despre UAV, cum ar fi altitudinea, viteza, orientarea si starea bateriei, care impreuna cu datele de telemetrie ale misiunii ajuta pilotul sa fie intotdeauna la curent cu ceea ce se intampla.
Capabilitati PPK in orice situatie
Acuratete PPK la nivel de topografiere
PPK si RTK (post-processing kinematics and real-time kinematics) sunt algoritmii care permit utilizatorului sa anuleze majoritatea erorilor GNSS prin procesarea datelor de la doi receptori suficient de apropiati unul de altul.
Au aceleasi erori comune cu majoritatea surselor de eroare, cum ar fi influenta ionosferica si troposferica asupra transmisiei semnalului, a efemeridelor prin satelit si a erorilor de ceas.
Dupa cum reiese din denumiri, RTK se realizeaza in timp real, PPK – in post-procesare.
Cand sunt aplicate in mod corespunzator, acesti algoritmi reduc erorile de pozitionare de la cativa metri (tipic pentru receptoare GNSS de sine statatoare) pana la centimetri.
De ce Trinity F90+
Manevrare usoara si sigura
Singura apasare a unui buton este suficienta si drona isi va face treaba atribuita. Telecomanda are un design minimalist, fara butoane si comutatoare confuze. TrinityF90 + si telecomanda lucreaza perfect impreuna pentru a face treaba in mod automat, oferind in acelasi timp functii de preluare a controlului in caz de urgenta.
Datorita designului sofisticat VTOL electric de la Quantum, investitia ta nu va fi niciodata in pericol din cauza lansarilor manuale defectuoase sau aterizarilor neconventionale pe burta.
Cel mai lung timp de zbor din clasa sa
Posibilitatea de a comuta in modul de planare ii permite dronei TrinityF90 + sa beneficieze in mod direct de o imbunatatire semnificativa a timpului de zbor. Am dedicat multe ore optimizand geometria aripii pentru a extinde raportul de planare la un raport uimitor de 14: 1!
Utilizarea unui singur motor, special conceput in fuselajul din spate, creste timpul de zbor cu mult peste UAV-urile industriale curente, reducand consumul de energie la minimum.
Design fiabil si integrat
Am conceput TrinityF90 + ca un produs menit sa satisfaca cerintele profesionistilor. Am pornit de la zero avand in minte un produs industrial puternic integrat.
Puteti vedea rezultatul in fiecare detaliu, cum ar fi arhitectura electrica optimizata, compartimentul pentru camera eficient sau finisajul neted al carcasei exterioare. Prezinta cu adevarat tot ce este mai bun in domeniul ingineriei Germane.
Amprenta redusa
TrinityF90 + vine „Ready to Fly” (RTF) intr-o cutie de transport modelata, care ofera suficient spatiu pentru intregul pachet cu spatiu pentru a adauga doua pachete de baterii optionale, accesorii si un laptop.
Un invelis captusit cu optiuni de transport convenabile face usor transportul dronei in cea mai indepartata zona de operare. La o dimensiune de 100x83x27cm, poate fi depozitat cu usurinta.
In The Box
- Drona Trinity F90+ (dezasamblata)
- Manual Trinity F90+
- Baterie Trinity F90+
- Carcasa de transport Trinity F90+
- Statie de incarcare F90+
- Set iBase si accesorii
- ACSL + cabluri si accesorii
- Modem Qbase
- Soft Qbase ( Abonament 1 an )
- Soft UAV Trinity
- Antena GNSS ublox
- Telecomanda + cabluri
- Battery Pack x2
- Training aripa fixa
- Training modele 3D
- Camera Oblique D2M - 130MP
- Pix4D Mapper
Specificatii
Tip Produse | Drone |
Culoare | |
Ttimp de zbor | >35min |
Distanta max. de operare | 4000m-9000m |
Greutate Maxima | 5,0 kg (11,0 lbs) |
Max. Timp de zbor | 90+ min |
Max. Raza de actiune | Suprafata 100 km = 700 ha |
Zbor maxim altitudine (MSL) | 4500 m |
Comanda si Interval de control | 5 – 7,5 km |
Sarcina utila (cu compartiment) | max. 700 g |
Viteza optima | 17 m/s (33 kn) |
Toleranta la vant (sol) | pana la 9 m/s (17,5 kn) |
Toleranta la vant (croaziera) | 12 m/s (23,3 kn) |
Interval de temperatura de operare | -12 °C pana la 50 °C, (10,4 °F pana la 122 °F) |
Anvergura aripilor | 2.394 m (7.85 ft) |
Carcasa de transport Dimensiune | 1002 x 830 x 270 mm, (39,4 x 32,7 x 10,6 inchi) |
Carcasa de transport Greutate | (3 baterii) 22,3 kg (49,1 lbs) |
