Descriere

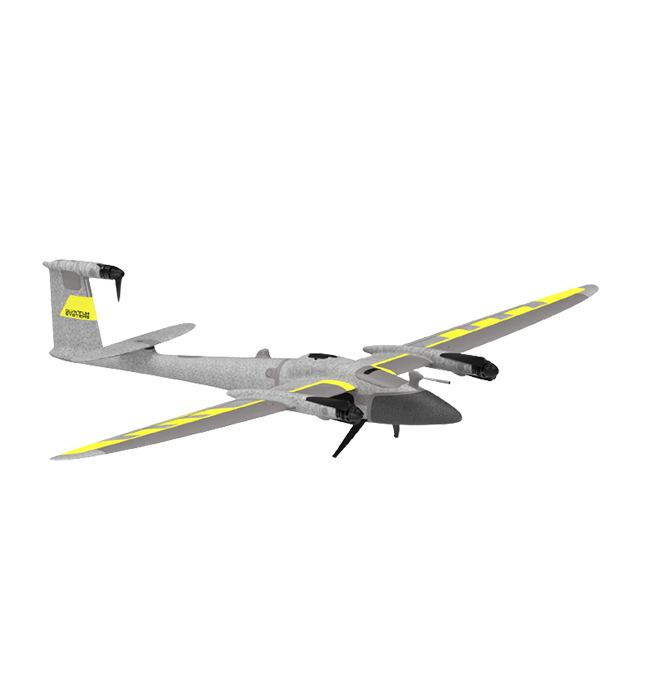

Trinity Pro Fotogrammetrie
Quantum-systems este producator german de drone pentru uz comercial si militar. Solutiile lor sunt cunoscute pentru durabilitate, fiabilitate si versatilitate si sunt utilizate intr-o gama larga de industrii, cum ar fi industria agricola, energetica, constructii, topografie, aplicatii militare etc.
Produsul emblematic pentru Quantum-systems este Trinity Pro.
Performanta de neegalat
Trinity Pro poate zbura timp de 90 de minute, captand mai multe date per zbor decat orice platforma comparabila de pe piata. Aceasta poate transporta diversi senzori cu o greutate de pana la 1 kilogram. Toti senzorii pot fi schimbati extrem de rapid, fiind adaptabila in functie de aplicatie. Trinity Pro este livrat cu o statie GNSS baza (iBase), fara alte costuri suplimentare.
Eticheta de identificare a clasei
Dupa cum bine stim, legislatia la nivel european, impusa de EASA, va obliga ca toti operatorii de drone sa foloseasca sisteme ce beneficiaza de etichete de identificare a clasei dupa 1-IAN-2024. Trinity Pro este livrata cu eticheta C3 de identificare a clasei.
Eficienta privind costurile
Trinity Pro ofera incarcaturi utile usor interschimbabile – inclusiv LiDAR – reparatii usoare, acoperire mare si un singur software de control & planificare, zbor si postprocesare cu PPK, toate la un pret scazut. Componentele individuale sunt montate printr-un mecanism de blocare rapida care permite intretinerea si repararea usoara a pieselor. Un plan special de garantie este oferit pentru daunele auto-provocate dronei, asigurand o inlocuire rapida si usoara la costuri previzibile.
Usurinta in operare
Usor de utilizat, Trinity Pro necesita o pregatire minima si poate fi despachetat si asamblat in mai putin de 5 minute. Software-ul de planificare QBase 3D accepta planificarea zborului, oferind vizualizare si validare 3D a traiectoriei de zbor pentru a asigura siguranta maxima, chiar si pe terenuri dificile. Trinity Pro efectueaza decolari si aterizari verticale, complet automatizate, in zone restranse, fara alte elemente anexe sau sisteme de lansare. Intregul zbor poate fi monitorizat in QBase 3D, iar comanda manuala este posibila in orice moment, astfel incat pilotul sa ramana pe deplin in control.
Versatilitate
Trinity Pro este compatibil cu o suita completa de senzori avansati ce includ solutii RGB, Oblice, Multispectrale si LiDAR, pentru a satisface orice tip de cerinte sau tipuri de misiuni. Toate sarcinile utile sunt usor de schimbat in cateva secunde printr-un mecanism de blocare rapida daca scopul proiectului se schimba.
Planificare misiuni - QBASE 3D
QBase 3D face parte din pachetul standard Trinity Pro, acesta genereaza eficient si sigur misiuni de zbor, economisind timp pretios pentru piloti si producand date precise pentru analiza post-misiune.
Senzori – Trinity PRO
Quantum-Systems ofera o gama larga de senzori pentru Trinity Pro, inclusiv LiDAR, Vizuali, Multispectrali si Oblici. Lucrand cu furnizori de top, Quantum-Systems se asigura ca dronele lor sunt echipate cu cea mai recenta tehnologie pentru a genera date de calitate si o integrare si utilizare perfecta.
Senzor de inalta rezolutie pentru imagini detaliate si acoperire eficienta
Cu o rezolutie impresionanta de 61.0 MP, camera Sony ILX-LR1 foloseste tehnologia avansata a senzorilor si puterea de procesare, rezultand o solutie ultra compacta care mareste eficienta proiectului. Utilizatorul are flexibilitatea de a personaliza setarile pentru a se potrivi oricarei misiuni, reducand incarcarea de date si simplificand fluxurile de lucru, mentinand in acelasi timp calitatea imaginii.
In the Box
- Drona Trinity Pro (dezasamblata)
- Manual Trinity Pro si Ghid de pornire rapida
- Baterie Trinity Pro (3 buc.)
- Geanta de transport usoara
- Kit statie de baza GNSS iBase (kit de alimentare si cablu de incarcare)
- Qbase Ground Modem si cablu
- Controller RC (si cablu de incarcare)
- Incarcator de baterie (1 buc.)
- Set de adaptor Aligator Cabluri de incarcare pentru bateria vehiculului
- Cabluri USB aferente
- Anenometru (contorul de viteza a vantului)
- TPT Sony ILX-LR1 payload
- Pix4D Mapper
- Training aripa fixa
- Training fotogrametrie
Specificatii
| Tip Produse | Drone |
| Greutate de decolare | 2Kg-25Kg |
| Culoare | |
| Ttimp de zbor | >35min |
| Distanta max. de operare | 4000m-9000m |
| Greutatea maxima la decolare | 5.75 kg |
| Durata maxima de zbor | 90 min (sub rezerva reglementarilor de export) |
| Aria maxima de acoperire | 100 km/ 700 ha |
| Altitudinea maxima de zbor (MSL) | 5.500 m |
| Raza de comanda si control | 5 – 7,5 km3 |
| Viteza optima de croaziera | 17 m/s |
| Toleranta la vant (planare) | pana la 11 m/s |
| Toleranta la vant (croaziera) | 18 m/s |
| Intervalul de temperatura de functionare | intre -12°C si 50°C |
| Anvergura aripilor | 2.394 m |
| Dimensiuni cutie de transport | 100.2 x 83 x 27 cm |
| Specificatii Payload | |
| Rezolutia senzorului | 61.0 MP (9504 × 6336 px) |
| GSD (100m AGL) | 1.57 cm/px |
| GSD (120m AGL) | 1.88 cm/px |
| Acoperire (120m AGL) | 491 ha (1.88 cm/px GSD, 70% overlap) |
| Acoperire cu 0.7cm/px GSD | 184 ha (@45m AGL, 70% overlap) |
| Tip senzor | Exmor R CMOS |
| Format senzor | 35 mm full frame |
| Obiectiv | f = 24 mm, F2.8 |
| Marime senzor | 35.7 mm × 23.8 mm |
| Greutate | 600 g |
