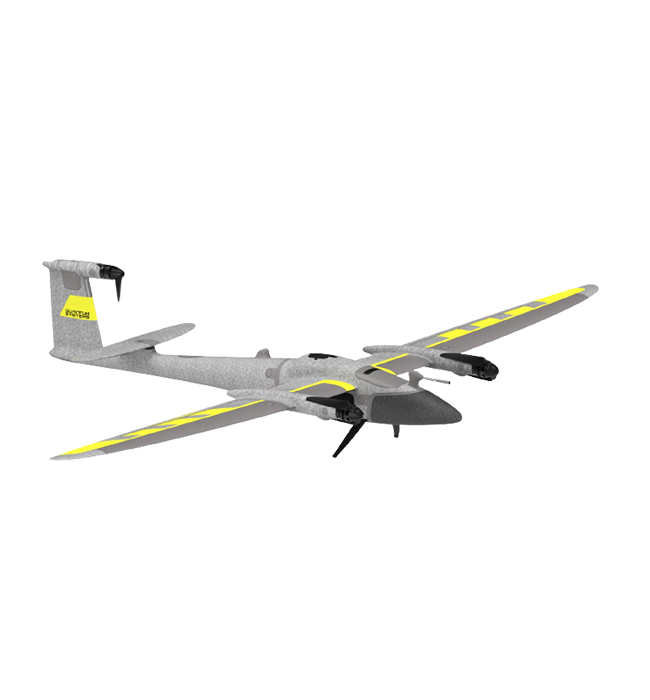

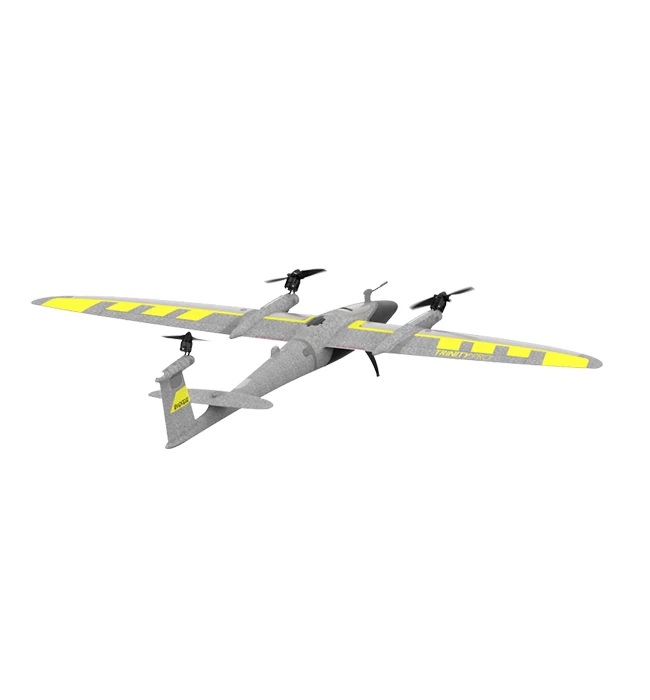

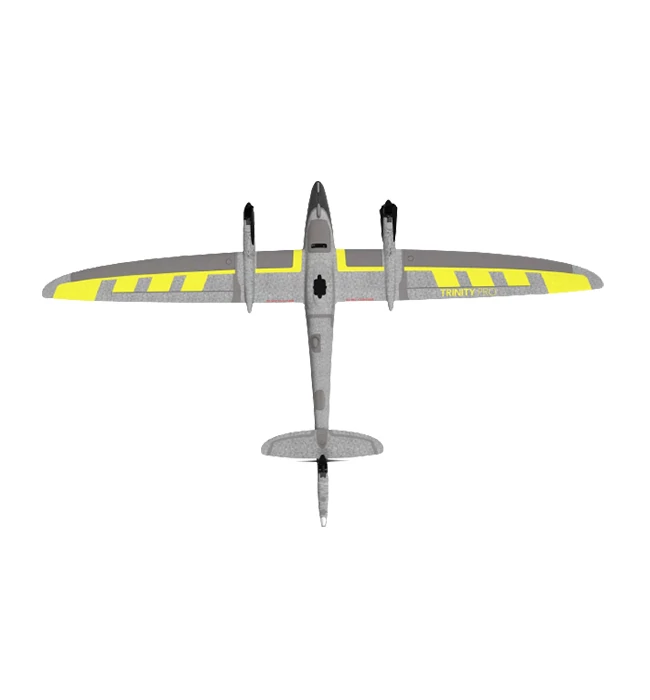

Trinity Pro 3D Model
Quantum-systems este producator german de drone pentru uz comercial si militar. Solutiile lor sunt cunoscute pentru durabilitate, fiabilitate si versatilitate si sunt utilizate intr-o gama larga de industrii, cum ar fi industria agricola, energetica, constructii, topografie, aplicatii militare etc.
Produsul emblematic pentru Quantum-systems este Trinity Pro.
Performanta de neegalat
Trinity Pro poate zbura timp de 90 de minute, captand mai multe date per zbor decat orice platforma comparabila de pe piata. Aceasta poate transporta diversi senzori cu o greutate de pana la 1 kilogram. Toti senzorii pot fi schimbati extrem de rapid, fiind adaptabila in functie de aplicatie. Trinity Pro este livrat cu o statie GNSS baza (iBase), fara alte costuri suplimentare.
Eticheta de identificare a clasei
Dupa cum bine stim, legislatia la nivel european, impusa de EASA, va obliga ca toti operatorii de drone sa foloseasca sisteme ce beneficiaza de etichete de identificare a clasei dupa 1-IAN-2024. Trinity Pro este livrata cu eticheta C3 de identificare a clasei.
Eficienta privind costurile

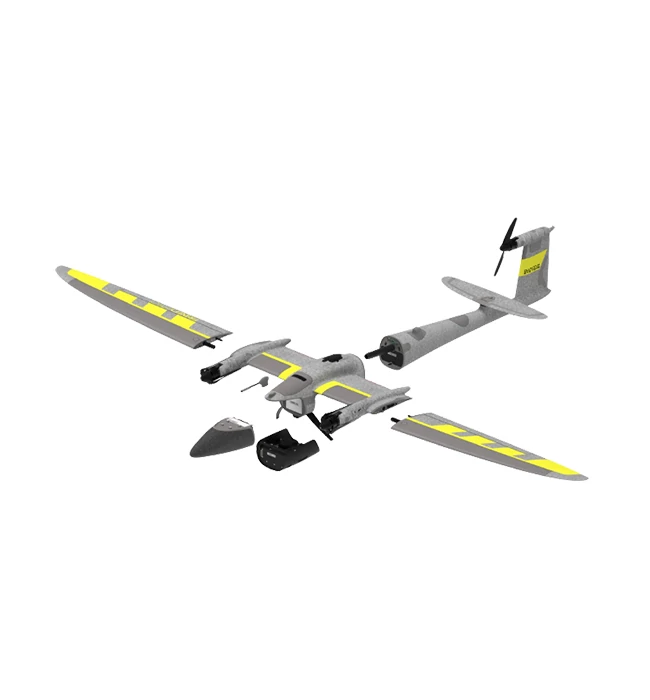

Trinity Pro ofera incarcaturi utile usor interschimbabile – inclusiv LiDAR – reparatii usoare, acoperire mare si un singur software de control & planificare, zbor si postprocesare cu PPK, toate la un pret scazut. Componentele individuale sunt montate printr-un mecanism de blocare rapida care permite intretinerea si repararea usoara a pieselor. Un plan special de garantie este oferit pentru daunele auto-provocate dronei, asigurand o inlocuire rapida si usoara la costuri previzibile.
Usurinta in operare
Usor de utilizat, Trinity Pro necesita o pregatire minima si poate fi despachetat si asamblat in mai putin de 5 minute. Software-ul de planificare QBase 3D accepta planificarea zborului, oferind vizualizare si validare 3D a traiectoriei de zbor pentru a asigura siguranta maxima, chiar si pe terenuri dificile. Trinity Pro efectueaza decolari si aterizari verticale, complet automatizate, in zone restranse, fara alte elemente anexe sau sisteme de lansare. Intregul zbor poate fi monitorizat in QBase 3D, iar comanda manuala este posibila in orice moment, astfel incat pilotul sa ramana pe deplin in control.
Versatilitate
Trinity Pro este compatibil cu o suita completa de senzori avansati ce includ solutii RGB, Oblice, Multispectrale si LiDAR, pentru a satisface orice tip de cerinte sau tipuri de misiuni. Toate sarcinile utile sunt usor de schimbat in cateva secunde printr-un mecanism de blocare rapida daca scopul proiectului se schimba.
Planificare misiuni - QBASE 3D
QBase 3D face parte din pachetul standard Trinity Pro, acesta genereaza eficient si sigur misiuni de zbor, economisind timp pretios pentru piloti si producand date precise pentru analiza post-misiune.
Senzori – Trinity PRO
Quantum-Systems ofera o gama larga de senzori pentru Trinity Pro, inclusiv LiDAR, Vizuali, Multispectrali si Oblici. Lucrand cu furnizori de top, Quantum-Systems se asigura ca dronele lor sunt echipate cu cea mai recenta tehnologie pentru a genera date de calitate si o integrare si utilizare perfecta.

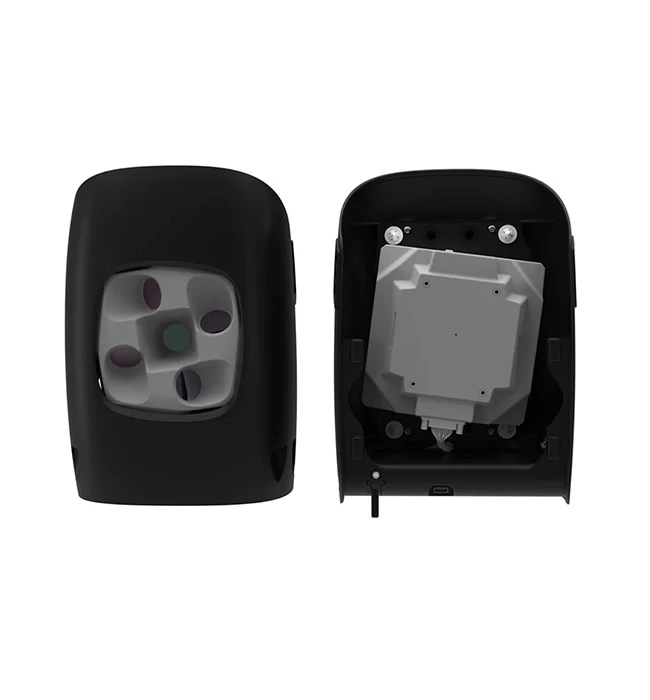

TPT Oblique D2M payload pentru Trinity Pro
Camera RGB cu cinci lentile
Oblique D2M este un sistem puternic de imagine oblica format din cinci camere multidirectionale de inalta rezolutie, ceea ce il face instrumentul ideal pentru fotogrammetria 3D la scara larga. Un interval de declansare rapida impreuna cu stocarea personalizata de mare viteza ofera o eficienta de timp de varf fara a compromite calitatea datelor.
Sarcina utila combina patru camere oblice si una NADIR pentru a captura geometrii complexe cu usurinta. Acest lucru asigura detalii remarcabile chiar si pe suprafete inclinate si face ca Oblique D2M sa fie destinat generarii de modele mesh 3D a zonelor inalte, medii industriale, situri arheologice si altele asemenea.
- Rezolutie totala: 130 MP
- GSD: 1.50 cm @100m AGL
- Poze la interval ≥ 0.8 secunde
- Greutate: 833,7 g
Durata de zbor de pana la 60 de minute
Impreuna cu drona VTOL Trinity Pro, acest payload reuseste sa capteze informatii pentru proiectul dvs. 3D pe o durata de 60 de minute dintr-un singur zbor, fiind foarte eficienta chiar si pe suprafete foarte mari.
Cinci camere intr-un singur payload
Modulul dispune de 5 camere multidirectionale cu sensor APS-C care capteaza detaliile in cele 4 unghiuri oblice + NADIR (fix in jos) pentru a realiza un model 3D cu detalii exceptionale chiar si pentru suprafetele inclinate precum cladiri si alte structuri in relief.
Rezolutie totala de 130 de megapixeli
Combinand cele 5 camere de 26 de megapixeli fiecare, ajungem la o rezolutie si o adancime a detaliului impresionanta dupa ce facem procesarea imaginilor intr-un proiect 3D. Toate acestea nu ar fi posibile fara o viteza de scriere rapida a datelor pe un spatiu dedicat de 640 GB.
In the Box
- Drona Trinity Pro (dezasamblata)
- Manual Trinity Pro si Ghid de pornire rapida
- Baterie Trinity Pro (3 buc.)
- Geanta de transport usoara
- Kit statie de baza GNSS iBase (kit de alimentare si cablu de incarcare)
- Qbase Ground Modem si cablu
- Controller RC (si cablu de incarcare)
- Incarcator de baterie (1 buc.)
- Set de adaptor Aligator Cabluri de incarcare pentru bateria vehiculului
- Cabluri USB aferente
- Anenometru (contorul de viteza a vantului)
- TPT Oblique D2M payload
- Pix4D Mapper
- Training aripa fixa
- Training modele 3D
Specificatii
Tip Produse | Drone |
Greutate de decolare | 2Kg-25Kg |
Culoare | |
Ttimp de zbor | >35min |
Distanta max. de operare | 4000m-9000m |
Greutatea maxima la decolare | 5.75 kg |
Durata maxima de zbor | 90 min (sub rezerva reglementarilor de export) |
Aria maxima de acoperire | 100 km/ 700 ha |
Altitudinea maxima de zbor (MSL) | 5.500 m |
Raza de comanda si control | 5 – 7,5 km3 |
Viteza optima de croaziera | 17 m/s |
Toleranta la vant (planare) | pana la 11 m/s |
Toleranta la vant (croaziera) | 18 m/s |
Intervalul de temperatura de functionare | intre -12°C si 50°C |
Anvergura aripilor | 2.394 m |
Dimensiuni cutie de transport | 100.2 x 83 x 27 cm |
Specificatii Payload | |
GSD | 1,50 cm la 100m altitudine |
Camere | 1 x NADIR, 4 x oblice |
Rezolutie senzor | 26 MP (6252 x 4168 px) |
Rezolutie totala | 130 MP |
Interval de declansare | ≥ 0,8 secunde |
Tip senzor | CMOS |
Format senzor | APS-C |
Dimensiune senzor | 23,5 x 15,6 mm |
Distanta focala | 25 mm NADIR, 35 mm (oblica) |
Greutate incarcatura utila | 833,7 g |
Timp de zbor RTF | 60 de minute |
Stocare | dispozitiv de stocare a datelor de mare viteza (640 GB) |
