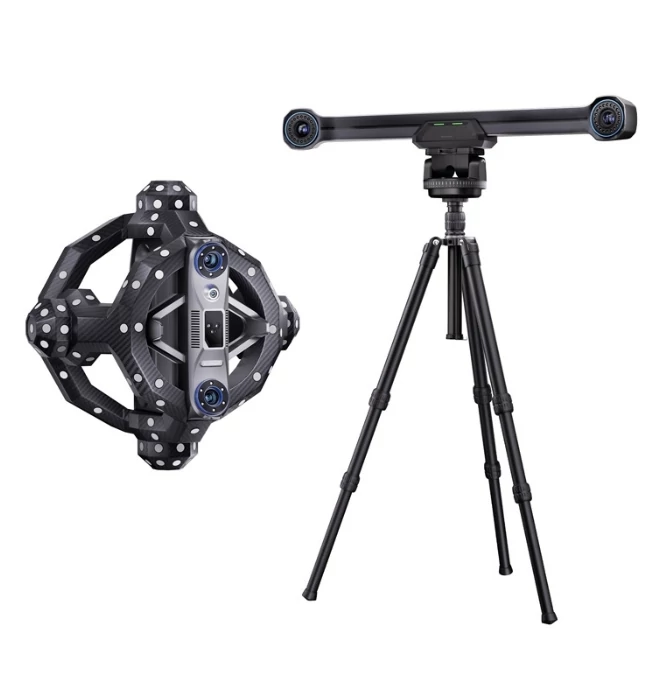

Revopoint Trackit Optical Tracking 3D Scanner

Revopoint Trackit Optical Tracking 3D Scanner

Precizie metrologica, mobilitate completa si urmarire inteligenta in timp real – Revopoint Trackit este un sistem complet de scanare 3D care combina un scanner optic cu precizie de 0,02 mm si un sistem avansat de urmarire spatiala. Este conceput pentru ingineri, proiectanti CAD, specialisti in controlul calitatii si companii industriale. Trackit asigura o scanare rapida, stabila si repetabila atat pentru piese mici, cat si pentru obiecte de dimensiuni mari – fara marcatori. Sistemul integrat de calibrare automata, cardanele inteligente si software-ul dedicat Revo Trackit ofera precizie ridicata si confort in diferite medii de masurare.

Precizie fara compromisuri

Revopoint Trackit ofera o precizie de masurare de 0,02 mm si o distanta intre puncte de pana la 0,05 mm, permitand cartografierea celor mai fine detalii de suprafata. Masurarea este realizata de un set de camere de adancime sustinute de un laser albastru (30 de linii si 1 linie simpla), care asigura stabilitate si acuratete ridicata. Datele obtinute pot fi exportate in formate populare precum PLY, OBJ, STL, ASC, 3MF, GLTF sau FBX pentru utilizare ulterioara in software-uri de proiectare si inginerie.

Functionare rapida si fluida

Sistemul atinge o viteza de scanare de pana la 1 500 000 puncte/secunda, permitand digitalizarea eficienta a obiectelor. Datorita urmaririi inteligente a miscarii spatiale a scannerului, procesul de lucru este fluid – fara marcatori si fara a fi necesara mentinerea pozitiei fixe. Modul Track Scan permite inregistrarea in timp real a pozitiei si unghiului scannerului, asigurand alinierea precisa a norilor de puncte chiar si in timpul miscarilor dinamice.

Calibrare automata

Cu scannerul optic 3D Revopoint Trackit, setarile complexe sunt eliminate datorita utilizarii a doua axe cardanice cu calibrare automata (Dual-Axis Gimbal System). Trackerul si scannerul isi ajusteaza automat pozitia relativa, asigurand o geometrie consistenta a sistemului de masurare. Procesul de calibrare se initiaza direct din software – sistemul recunoaste automat blocurile de calibrare si sincronizeaza parametrii camerei.

Pregatit de lucru in orice situatie

Atat scannerul, cat si sistemul de urmarire sunt fabricate din materiale usoare, dar rezistente – cadrul din fibra de carbon si carcasa din policarbonat asigura durabilitate si rezistenta la socuri mecanice. Dispozitivele cantaresc 1,2 kg, respectiv 1,8 kg, functioneaza intr-un interval de temperatura intre 0 si 40 °C si pot fi montate cu usurinta pe trepiedele incluse. Intregul set este livrat in genti de transport pe roti, special concepute, mentinand mobilitatea completa si fiind gata de utilizare atat in laboratoare de metrologie, cat si in medii industriale sau ateliere.

Moduri de scanare versatile

Revopoint Trackit ofera mai multe moduri de functionare pentru diferite scenarii de masurare. In modul Track Scan, scanarea are loc in timp real fara marcatori, fiind ideala pentru obiecte mici si medii. Modul Multi-Position Scan permite impartirea obiectelor mari, cum ar fi piese de masini sau parti ale corpului, in sectiuni care sunt apoi unite automat intr-un singur nor de puncte. Pentru suprafete dificile este disponibil modul Marker Scan, care utilizeaza marcatori magnetici sau autoadezivi pentru o stabilitate mai mare a citirii. Indiferent de modul ales, modelele finale pot fi salvate in formatele PLY, OBJ, STL, ASC, 3MF, GLTF sau FBX pentru utilizare in programe CAD, CAM si 3D.

Software avansat Revo Trackit

Aplicatia Revo Trackit este centrul de control al intregului proces de scanare. Permite reglarea automata a expunerii camerelor de adancime si vizualizarea in timp real a distantei si calitatii punctelor colectate. De asemenea, permite pauzarea scanarii, monitorizarea procesului si reluarea lucrului oricand. Sistemul combina automat norii de puncte si genereaza o plasa de model, accelerand crearea fisierului final. Dupa finalizarea scanarii, se poate genera cu usurinta un model 3D, efectua procesarea de baza a plasei si exporta datele in formatul dorit.

Aplicatii profesionale

Revopoint Trackit este conceput pentru aplicatii inginere, industriale si de proiectare. Sistemul este ideal pentru controlul calitatii si metrologie, permitand analiza geometrica precisa si cartografierea formelor pieselor. De asemenea, reprezinta un instrument valoros pentru proiectarea inversa, facilitand digitalizarea componentelor fara documentatie tehnica. In productia de prototipuri si proiectarea CAD, ofera posibilitati extinse, facilitand transferul obiectelor reale in medii digitale. Suporta obiecte cu dimensiuni intre 10 mm si 6 m, fiind utilizat atat in industrie, cat si in educatia tehnica sau cercetarea stiintifica, oferind precizie ridicata si operare flexibila.

Echipament pregatit pentru performanta

Pentru utilizarea completa a capabilitatilor Revopoint Trackit se recomanda un sistem cu Windows 10 sau 11 (64 biti), procesor Intel Core i9 din generatia a 12-a sau mai nou, 64 GB RAM si placa grafica NVIDIA RTX 4060 cu 8 GB VRAM sau mai mult. Dispozitivul functioneaza exclusiv pe arhitectura x86_64 si necesita conectare prin USB 3.0 sau superior pentru stabilitate optima a transmisiei si procesare fluida in timpul scanarii.
