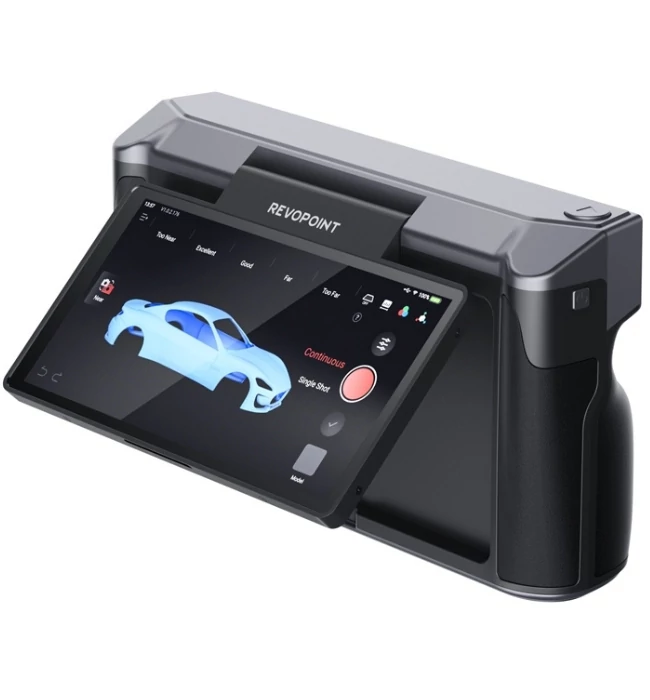

Revopoint Miraco Plus 3D Scanner

Revopoint Miraco Plus 3D Scanner

Scannerul 3D Revopoint Miraco Plus, castigator al prestigiosului Red Dot Award 2024, este o solutie versatila care imbina ultraprecizia metrologiei fotogrammetrice cu flexibilitatea necesara pentru scanarea atat a pieselor mici – cum ar fi suruburile – cat si a obiectelor industriale de mari dimensiuni. Cu zoom optic 2x si o viteza de pana la 20 cadre pe secunda, obtine o inregistrare clara si rapida chiar si a celor mai complexe forme, in timp ce camera RGB de 48 megapixeli ofera o redare naturala si vie a culorilor, la calitate 8K. Unitatea IMU cu 9 axe stabilizeaza fiecare miscare, eliminand neclaritatile, iar ecranul AMOLED 2K rabatabil la 180° permite monitorizarea intuitiva, in timp real, a progresului scanarii. Datorita fluxului de lucru in patru etape (pregatirea marcatorilor, fotografierea, calcularea si inregistrarea norului de puncte, apoi procesarea si exportul), Miraco Plus simplifica procesul de prototipare si proiectare avansata, oferind masuratori de inalta precizie fara a necesita servicii suplimentare.

Masurare fotogrammetrică inovatoare

Inima sistemului Miraco Plus este un sistem metrologic fotogrammetric performant, care reduce in timp real erorile de aliniere intre fragmentele succesive ale norului de puncte. Astfel, fiecare forma – de la sculpturi impresionante pana la cele mai mici componente mecanice – este reprodusa cu consecventa exceptionala. Cu o precizie de pana la 0,04 mm pe cadru, niciun detaliu nu este omis, iar precizia fotogrammetrica liniara de 0,02 mm + 0,05 mm × L (m) garanteaza ca modelul final reflecta fidel dimensiunile reale.

De la suruburi microscopice la obiecte industriale de mari dimensiuni

Miraco Plus gestioneaza cu usurinta atat piese de bijuterii delicate, cat si componente auto sau motociclete masive. Datorita zoomului optic 2x, utilizatorul se poate concentra pe cele mai fine detalii, iar cu o viteza de pana la 20 fps, scanarea obiectelor lungi se realizeaza rapid si fara intreruperi. Cele doua moduri de functionare – captura unica si captura continua – pot fi selectate in functie de complexitatea suprafetei ce urmeaza a fi digitalizata.

Calitate si stabilitate a culorii fara egal

Camera RGB integrata de 48 MP capteaza intregul spectru cromatic la rezolutie 8K, astfel incat modelele 3D obtinute nu necesita corectii suplimentare de culoare. Sistemul de stabilizare pe baza IMU cu 9 axe (unitate de masura inertiala ce utilizeaza accelerometre si giroscoape pentru a masura acceleratia si viteza unghiulara in spatiu) elimina tremurul si neclaritatea imaginilor, chiar si in conditii de lucru pe teren sau fara trepied. Ecranul AMOLED 2K rabatabil la 180° (tehnologie de afisare avansata bazata pe diode organice emitatoare de lumina) permite vizualizarea progresului in timp real din orice pozitie.

Flux de lucru intuitiv in patru pasi

Intregul proces de digitalizare este simplificat in patru etape, efectuate complet pe dispozitiv pana la exportul final al modelului:

1. Pregatire – aplicarea benzilor de masura, a tintelor codificate si a marcatorilor inclusi, pe sau in jurul obiectului, pentru a oferi referinte fotogrammetrice;

2. Fotografiere – captarea imaginilor din unghiuri si inaltimi variate, pana cand toate partile obiectului sunt acoperite;

3. Calcularea si inregistrarea norului de puncte – Miraco Plus recunoaste automat pozitia marcatorilor, imbina cadrele si genereaza un nor de puncte coerent;

4. Procesare și export – software-ul avansat permite corectarea, filtrarea si editarea modelului, iar fisierul final este exportat cu un singur clic pe desktop sau in cloud.

Cu Revopoint Miraco Plus, fiecare detaliu – de la monede fine pana la structuri industriale complexe – este reprodus cu precizie metrologica, culori realiste si stabilitate profesionala, redefinind standardele scanarii 3D portabile.
