Camera Sentera Lock N Go Red-Edge

Camera Sentera Lock N Go Red-Edge

Camera profesionala duala 4K Multispectrala

Pentru anchete agricole

Tehnologie NDVI® + NDRE® Red-Edge

Software de planificare si evaluare a misiunii Sentera FieldAgent

Poate fi montata pe o drona industriala Yuneec H520

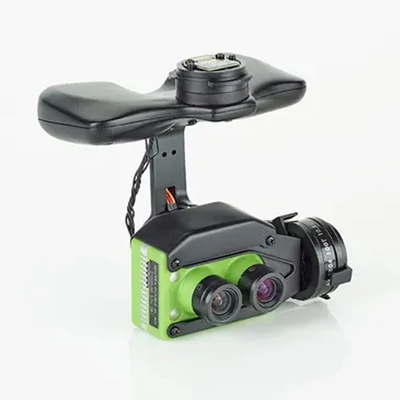

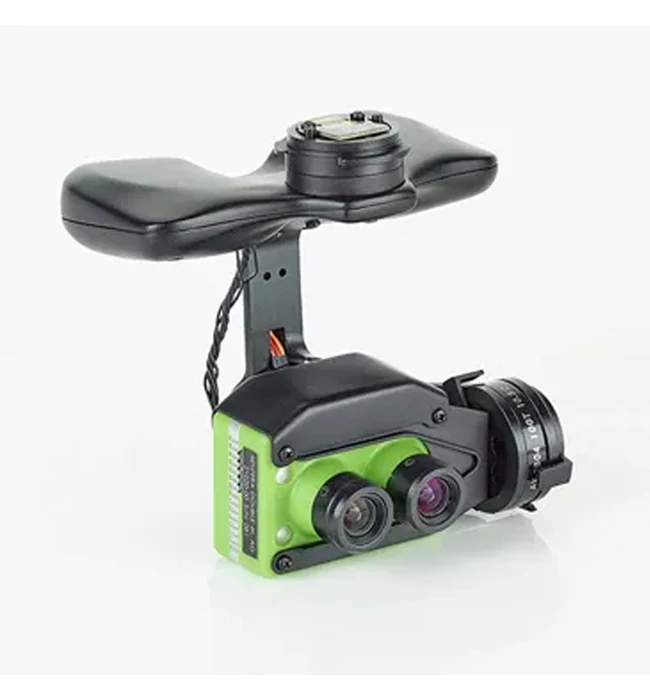

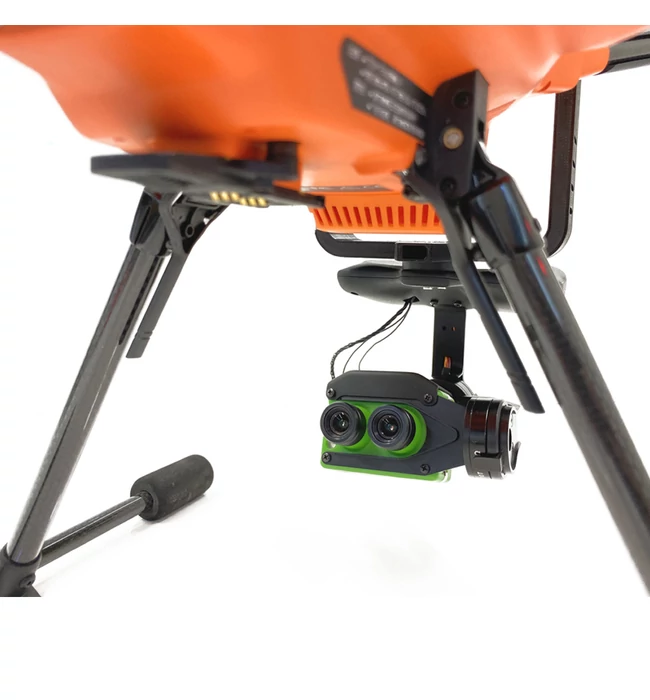

Aceasta camera agricola Sentera Lock’N’Go Double 4K TRUE NDVI® + NDRE® Red-Edge poate fi montata pe o drona Yuneec H520 folosind kitul special de montare inclus.

Sondajele care pot fi efectuate cu camerele Sentera pot include:

Numararea plantelor Analiza solului Estimarea randamentului

Model de suprafata Modelare 3D a zonei Masurarea suprafetei

Masurarea faunei salbatice Daune salbatice Daune de furtuna

Biomasa Presiune a apei Starea vegetatiei

Sondaj NDVI imediat Continutul de umiditate al solului Continutul de nutrienti frunzis

Starea de ingrasaminte Plivirea Vitalitatea plantelor

Continutul de clorofila Asimilarea azotului Detectarea stresului

Compania americana Sentera este lider pe piata camerelor agricole si foloseste tehnologie brevetata pentru senzorii NDVI si NDRE de inalta precizie pentru a imbunatati separarea a benzilor spectrale si a crea masuratori mai precise ale indicelui de vegetatie.

Cu aceasta adaugare profesionala, dronele industriale Yuneec H520 pot face sa ia simultan imagini fitosanitare de 12,3 MP TrueNDVI® si TrueNDRE® dintr-o zona predefinita, fara a perturba camera originala. Acest lucru permite camerei sa ramana utilizabila pentru a captura fotografii si videoclipuri RGB normale.

Datorita tehnologiei Lock’N’Go, camera agricola poate fi montata dintr-o singura miscare, in timp ce camera furnizata din fabrica poate fi utilizata in continuare pentru a face fotografii si videoclipuri RGB normale. Cu aceasta solutie, putem realiza fotografii speciale in rosu + NIR (aproape infrarosu) si red-edge + NIR in paralel in timpul unui zbor. Camera Sentera Double 4K Lock’N’Go furnizeaza coordonate GPS pentru imaginile capturate pe masura ce zona este supravegheata, facilitand procesarea rapida si precisa a datelor in Sentera FieldAgent sau alt software de procesare a datelor.

Fiecare fermier stie ca clorofila este materialul plantelor verzi care absoarbe gama de lumina vizibila a radiatiei solare, in timp ce reflecta gama de infrarosu apropiat (NIR) si transmite energia proceselor sintetice din celula plantei. In intervalul de lumina vizibil pentru noi, diferenta dintre o planta sanatoasa si o planta bolnava este minima, astfel incat nici noi, nici camerele conventionale nu recunoastem problema in timp. In schimb, camerele speciale Sentera efectueaza masuratori in domeniul infrarosu apropiat, unde discrepanta este mult mai semnificativa pentru plantele bolnave, astfel incat problemele fitosanitare pot fi detectate in timp. Raportul calculat al acestor lumini reflectate este valoarea NDVI, adica indicele de vegetatie normalizat. Software-ul de procesare separa aceste valori de culori pentru a distinge mai bine intre vegetatia bolnava si cea sanatoasa dintr-o zona data.

Ce arata fotografia facuta de senzorul NDRE?

Indicele de margine rosu normalizat (NDRE) este un indicator grafic care arata starea de sanatate a vegetatiei dintr-o anumita zona agricola in timpul analizei fotografiilor realizate. Clorofila din vegetatie reflecta razele de lumina vizibila intr-o mica masura, in timp ce reflexia de lumina aproape infrarosie este mai puternica.

Vegetatia sanatoasa absoarbe majoritatea razelor din gama de lumina vizibila, in timp ce se reflecta in gama de lumina in infrarosu apropiat. Vegetatia in stare proasta, pe de alta parte, reflecta mai multe raze vizibile si absoarbe mai mult infrarosu. Acest lucru poate fi descris in limbajul matematicii prin urmatoarea formula simpla: NDRE = (NIR - RED-EDGE) / (NIR + RED-EDGE).

Ce arata fotografia facuta de senzorul NDVI?

Indicele de vegetatie normalizata (NDVI) este un indicator grafic care arata starea de sanatate a plantelor dintr-o anumita zona agricola in timpul analizei fotografiilor realizate. Valorile astfel obtinute variaza de la -1 la +1, unde -1 indica suprafata neinsufletita si +1 indica nivelul ridicat de vegetatie. Software-ul de procesare separa aceste valori de culori pentru a distinge mai bine intre vegetatia bolnava si cea sanatoasa dintr-o zona predeterminata.

Care este diferenta dintre inregistrarea NDRE si NDVI?

Intr-o etapa ulterioara a ciclului de viata al plantelor, pentru unele plante (de exemplu, porumb sau pomi fructiferi), frunzele superioare absorb o portiune semnificativa din gama luminii rosii, astfel incat frunzele inferioare nu contribuie la calculul NDVI, adica se poate obtine o valoare distorsionata. Mai mult, in cazul cerealelor, continutul de clorofila in stadiul tarziu de crestere poate ajunge la un punct in care NDVI poate atinge o valoare saturata de 1,0, astfel incat variabilitatea vegetatiei zonei nu poate fi atinsa.

In loc de bara de culoare rosie a NDVI, camerele NDRE detecteaza limita superioara a barei de culoare rosie (Red-Edge), care este utilizata si de frunzele inferioare ale plantelor. Astfel, camera NDRE poate fi utilizata pentru a masura mai cuprinzator copertina totala a plantelor in stadiu tarziu. NDRE este, de asemenea, mai putin predispus la saturatie in cereale. Prin urmare, se justifica utilizarea ambelor tipuri de camere la momentul potrivit atunci cand se masoara intregul ciclu de viata al plantei. In cazul camerei Double 4K, obtinem mai multe rezultate diferite de masurare intr-un singur zbor.

Cu software-ul de planificare si evaluare a misiunii Sentera FieldAgent, putem descoperi probleme de sanatate a plantelor chiar si atunci cand totul pare fi verde.

Misiunile pot fi compilate si revizualizate in orice moment in viitor folosind software-ul gratuit de planificare a zborului Sentera FieldAgent, descarcabil pe iOS. Drona zboara automat in zona si sutele sau mii de imagini rezultate pot fi evaluate imediat pe un computer sau incarcate pe serverul cloud super-puternic pentru a obtine o fotografiere de inalta rezolutie a zonei mapate pentru masurare si analiza.

In functie de alegerea altitudinii de zbor, tehnologia camerei utilizate si bogatia de detalii dorita, este posibil sa faceti si sa procesati fotografii cu o rezolutie de pana la 1 cm/pixel.

Sentera ofera o solutie cuprinzatoare pentru fermieri, asa ca, pe langa camere si o aplicatie de planificare a misiunii, ofera si software-ul auto-dezvoltat de procesare si evaluare a fotografiilor, care le permite sa acceseze date valoroase de pe site-ul sondajului utilizand un computer fara conexiune la internet . Software-ul aranjeaza nivelurile selectate atat in ​​straturi diferite, la momentul inregistrarii, cat si la momente diferite, dar in functie de diferite metode de masurare si evaluare, asigurand astfel comparabilitatea sondajelor unei zone agricole.

De la Sentera FieldAgent, informatiile si datele despre imagini finalizate pot fi exportate intr-o varietate de formate in functie de cerintele dvs. pentru o utilizare ulterioara. Principalele formate de fisiere de export:

JPG, GeoTIFF, KML, SHP, 3D GIF, PDF, DXF, DWG, STL si multe alte formate utile.

Urmatoarele valori pot fi setate in aplicatie:

• Natura sarcinii de ancheta

• Altitudinea zborului

• Viteza maxima de zbor

• Suprapunerea fotografiilor

• Directia zborului

• Tipul camerei RGB

• Tipul camerei multispectrale

Global Shutter Sensor: camerele Sentera sunt fabricate cu un declansator electronic, ceea ce inseamna ca in timpul expunerii, pixelii senzorului nu sunt aprinsi si dezactivati linie cu linie, dar toti pixelii sunt expusi la un moment dat, deci fotografia nu trebuie distorsionata pe masura ce drona progreseaza.
